KDF系列離心風機、HTFC-V型柜式離心風機

一、產品概述
1.1HTFC-V型柜式離心風機是一種葉片為后傾式箱形離心風機，產品由KDF低噪聲后傾葉片式離心風機、電機、軸承、傳動件、消聲型箱體等組成。根據安裝位置的不同，提供12種不同角度的進出風口位置，以滿足用戶不同安裝環境需要。根據消防與通風的要求不同分A型和B型兩種類型，A型電機裝在箱體外用于消防排煙，并經國家消防裝備監督質量檢驗中心按GA211-1999《消防排煙風機耐高溫試驗方法》進行耐高溫試驗，能在300℃高溫條件下連續運行60分鐘以上；B型電機裝在箱體內，用于通風換氣。
1.2KDF風機產品分2.5#-16#共十七種規格，風量范圍從1000~300000m³/h，全壓范圍從280~2300Pa。風機分單速和雙速，雙速風機配用雙速電機，實現兩檔調速，可滿足用戶對不同工況點性能調節的需要，風機也可配用變頻電機和變頻控制器，實現無級調速，建議調節頻率鎖定在25Hz~50Hz。
1.3為適應防爆環境需要，風機可做成防爆風機，防爆等級為EXdIIBT4,適用于易燃、易爆氣體的場所。
1.4為適應不同場所噪聲的要求，風機均可配不同長度的消聲器，也可將風機消聲型箱體加厚，以降低風機噪聲。
1.5風機加配置初效、中效或高效過濾器，以提高空氣的清潔度，配置過濾器時應考慮實際壓力損耗，并需適當增加風機箱體長度。

二、工作條件
工作溫度：-20~+40℃（可連續運轉）；
耐 高 溫：100℃（可連續運轉20小時）；
          300℃（可連續運轉60分鐘）；
濕    度：＜90%；
介質條件：空氣；
工作電源：三相、380V/50Hz。

三、風機應用
風機可廣泛應用于賓館。飯店、禮堂、影劇院、地下室、工礦企業、辦公樓等場所通風排煙，特別是需要低噪聲、大風量通風排煙。

四、風機配置
4.1標準配置
●葉輪；●皮帶輪、皮帶；●機殼（機殼、集流器、支架）；●皮帶罩（僅A式）；●電機；
●消聲箱體；●軸承（帶殼）；●電機調節道軌；●主軸；●進出口法蘭。
4.2 備選件及附件（訂貨時注明是否購買）
※減振設備；※控制箱；※消聲器；※對接法蘭；※過濾器；※電機防雨罩（僅A式）。

五、加工工藝
5.1 風機葉輪、機殼為優質鋼板，全部模具化生產，采用焊接成形，葉輪經動、靜平衡校正，其平衡精度為不大于5.6級。
5.2 風機消聲型箱體采用框架、箱板拼裝設計，框架采用先進的金屬冷彎機組一次性拉伸而成（也可根據用戶需要采用鋁合金型材），箱板為彩涂板，表面清潔美觀、耐腐蝕性強、夾層為阻燃可發性聚苯乙烯泡沫板可進一步降低噪聲，內層為鍍鋅消聲微穿孔板。產品可進行現場拆裝。

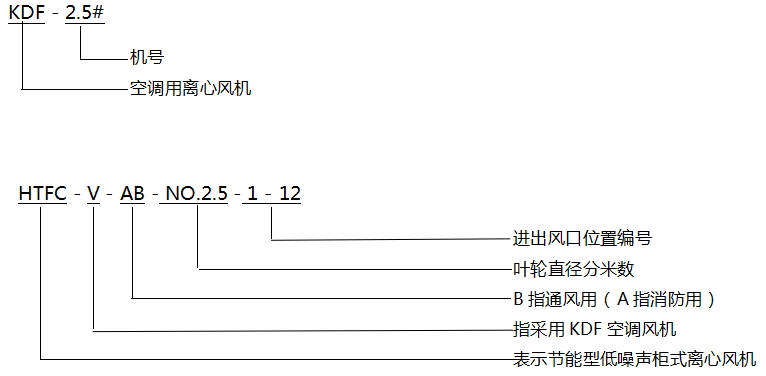

六、型號說明
